經典CAN于1986年推出。[敏感詞]代CAN通信技術取得了超過25年的成功。而且它仍然是車載網絡中的主導。 2012年，開始開發第二代CAN通信技術，即眾所周知的CAN FD，并在兩年后的法國巴黎第14屆iCC（international CAN Conference）上正式推出。2020年的第17屆國際CAN大會（iCC）上，第三代CAN通信技術CAN XL將啟動。

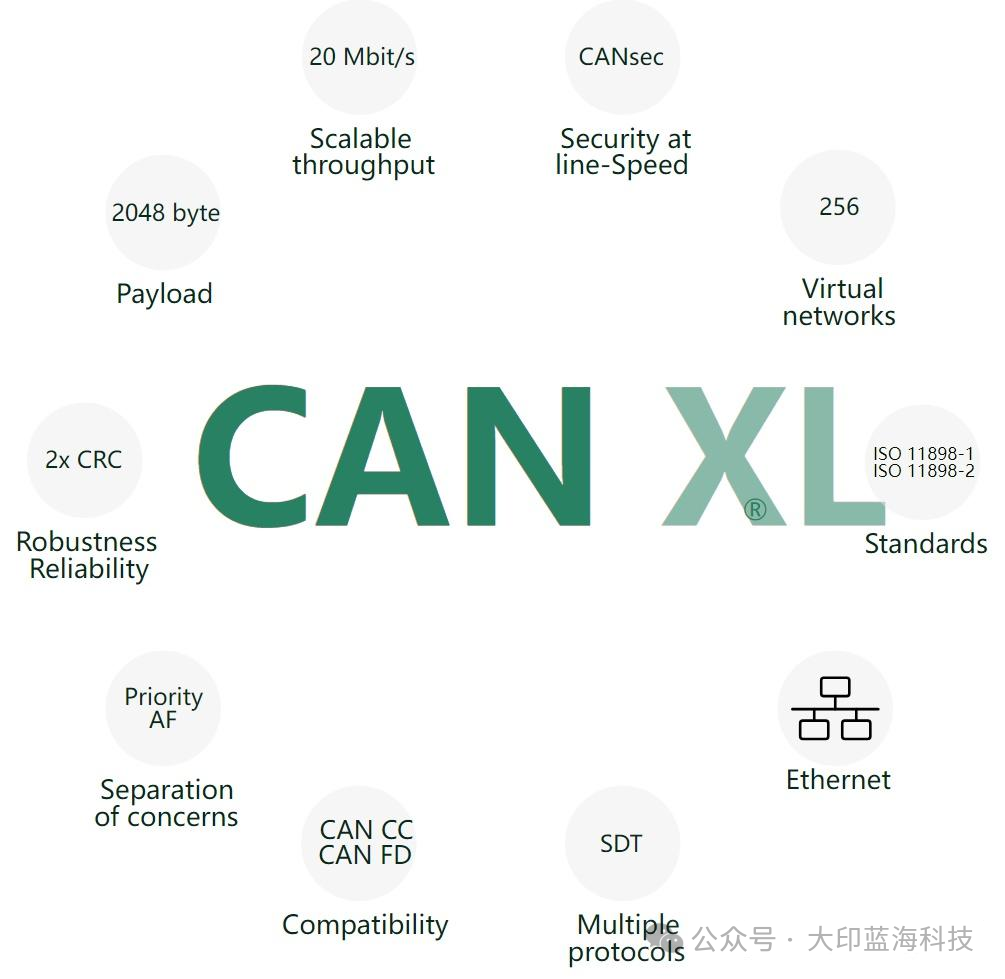

CAN XL提供一個[敏感詞]2048字節的數據字段（例如IP（Internet協議），甚至可以傳輸完整的以太網幀）。11位優先級字段可由網絡層用于尋址和指示數據字段的內容。此外，CAN XL協議為使用的下一個更高協議提供8位指示符，其嵌入式層設置參數對于其他高層協議也很有幫助，以簡化多協議堆棧。 CAN XL幀通過兩個CRC（循環冗余校驗）進行保護，其Hamming距離為6，這意味著可以檢測到五個隨機分布的比特錯誤。

CAN XL是一種高度可擴展的通信技術，涉及比特率和數據字段的長度。物理層仍在開發中。目標是實現高達10+ Mbit / s的比特率。 CAN XL針對面向區域的異構網絡體系結構進行了優化。該方法以最優的長度滿足未來車載網絡的要求。汽車工業試圖減少布線，以最小化重量，或者換句話說，是限制能耗。

CAN-XL與CAN-FD一樣具有兩個比特率相位。在仲裁階段，經典CAN和CAN FD一樣，比特率被限制為1 Mbit / s；在數據階段，由于只有一個節點正在傳輸，因此可以提高比特率。

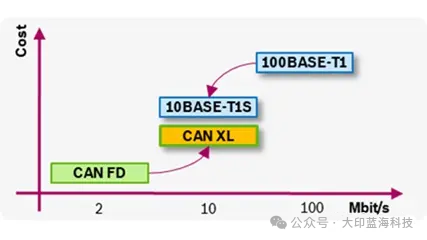

CAN XL填補了CAN FD與100BASE-T1（以太網）之間的空白

CAN XL通過保持CAN協議的優勢（例如無損仲裁的沖突解決），為高達10Mbit / s的數據速率提供了出色的解決方案。填補了CAN FD與100BASE-T1（以太網）之間的空白。

  市場對下一代總線CANXL的需求

在增加信息傳輸速率的基礎上，現有CAN總線的各種優勢也需要得到保留。
1.兼容性：向后兼容CANFD及HS-CAN
2.波特率：在數據段的傳輸速率[敏感詞]可達10Mbps甚至20Mbps
3.有效負載長度：達到或超過以太網的幀長度

在2020年第17屆國際CAN大會上CiA協會(CAN in Automation)介紹了第三代CAN通信技術CAN XL (CAN Extra Long)。CANXL是一種高度可擴展的通訊技術，其數據場長度提升至[敏感詞]2048 byte。物理層仍在開發中，其目標是進一步實現高達10Mbps甚至20Mbps的傳輸速率。

  CANXL協議層

CANXL是對HSCAN和CANFD的進一步擴展，在很大程度上遵循相同的運行原理，即報文仍分為仲裁段和數據段。仲裁段仍使用500kbps至1Mbps的低速率，但數據段的傳輸速率提升至[敏感詞]20Mbps。CANXL通過位仲裁機制解決總線的訪問權限問題，遵循嚴格的優先級判定，讓更重要的報文得到更短延遲的傳輸。

在CiA601-1規范中定義了CANXL協議。與以太網相似，CANXL定義了兩個數據鏈路層子層：
1.Logical Link Control (LLC)：位于OSI網絡層和Media Access Control (MAC)子層中間的層。
2.Media Access Control (MAC)：負責將幀數據從LLC子層移動到Physical Signaling Sub-layer (PLS)子層，并通過位填充(Stuff-bits)和CRC (Cyclic Redundancy Check)來保護幀數據的傳輸。

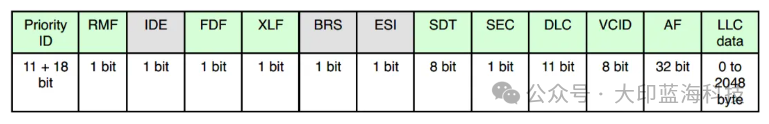

如下圖，新的LLC幀格式可支持三代CAN協議。

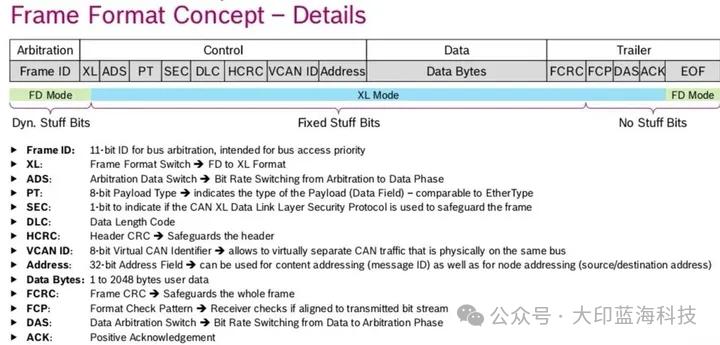

其中，F(xiàn)DF表示這幀報文是經典CAN還是CANFD，F(xiàn)DF選擇了CANFD后，就可以額外選擇XLF段，進一步表示這幀報文是CANXL。根據協議格式，CANXL有如下幾個特點：

1. 在HS-CAN和CANFD中，CAN-ID字段(11 位或29 位)用于仲裁和尋址目的。在CANXL中，這些函數是分開的。11位優先級ID子字段(Priority ID)提供了CANXL數據幀的[敏感詞]優先級分配，系統工程師需要為數據分配[敏感詞]的優先級ID。
2. 32位接受字段AF (Acceptance Field)包含在CANXL控制器的64位硬件接受過濾器中，它可能包含節點地址或內容指示信息，可以用于包含經典CAN的高層協議。
3. 服務數據單元類型SDT (Service Data-unit Type)表示這個CANXL幀使用哪個高層協議，它是在ISO7498-4:1998中描述的嵌入式(OSI)層管理信息。可以使用以下類型的定義：
    ? 遺留的基于CAN的高層協議
    ? 以太網幀的隧道化
    ? 經典CAN和CANFD幀的隧道化
    ? TCP/IP段
    ? CANopen / CANopenFD
    ? J1939-21/22消息
    ? 生產商自定義協議等

4. 虛擬CANID (Virtual CAN network ID)字段允許運行多達256個邏輯網絡在一個單一的CANXL網絡段。這允許實現由服務數據單元類型確定的多個同構邏輯網絡，這個字段可以說是一個嵌入的(OSI)層管理信息，如ISO7498-4:1998所述。
