在電子電路保護領域，瞬態抑制二極管（TVS）與穩壓二極管（Zener Diode）作為兩類核心元件，其功能特性與適用場景存在顯著差異。以SMBJ6.5A型號TVS為例，通過參數對比可清晰揭示兩類器件的本質區別。

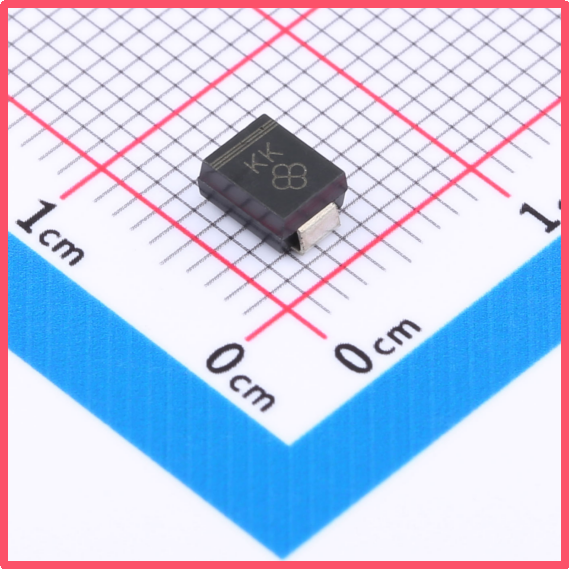

薩科微Slkor瞬態抑制二極管SMBJ6.5A產品圖

工作原理差異

瞬態抑制二極管（如SMBJ6.5A）基于雪崩效應工作，當瞬態電壓超過其反向截止電壓（Vrwm=6.5V）時，器件阻抗迅速降低至導通狀態，將電壓箝位至安全范圍（[敏感詞]鉗位電壓11.2V）。其核心機制是通過吸收瞬時能量（峰值脈沖電流可達53.57A，峰值脈沖功率600W）保護電路。這種特性使其特別適用于雷擊、ESD等高能量瞬態事件的防護。

薩科微Slkor瞬態抑制二極管SMBJ6.5A規格書

穩壓二極管則依賴齊納隧道效應，當反向電壓達到擊穿電壓（典型值約5-75V）時，電流劇增而電壓保持恒定。例如，BZV55-C16型號的穩壓值范圍為15.3V-17.1V，其設計目標是在正常工作條件下維持電壓穩定。

薩科微Slkor瞬態抑制二極管SMBJ6.5A相關參數

參數特性對比

響應速度是兩類器件的關鍵差異。SMBJ6.5A的響應時間小于1.0ps，能夠快速吸收瞬態能量；而穩壓二極管的響應時間通常在微秒級別，更適合應對電壓波動而非瞬態沖擊。

耐流能力方面，SMBJ6.5A可承受[敏感詞]峰值脈沖電流53.57A，適用于高能量浪涌防護；穩壓二極管的耐涌電流能力通常較低，主要限制電流以維持穩壓功能。

電壓精度上，穩壓二極管表現出更高的精準度，其穩壓值離散性較?。ㄈ鏐ZV55-C16型號的Vz范圍為15.3V-17.1V）；而SMBJ6.5A的擊穿電壓范圍為7.22V-8.3V，更適用于寬范圍電壓保護。

應用場景區分

瞬態抑制二極管（如SMBJ6.5A）廣泛應用于通信、汽車電子、工業控制等領域，其典型應用包括：

· ESD防護：防止靜電放電對電子元件的損害

· 雷擊保護：吸收雷擊引起的過電壓能量

· EMI抑制：抑制高頻噪聲對電路的影響

穩壓二極管則主要用于：

· 電壓穩壓電源：為敏感設備提供穩定工作電壓

· 電池管理系統：限制充電電壓在安全范圍

· 電源保護：防止電壓波動超過設定值

選型與使用注意事項

瞬態抑制二極管選型需重點考慮：

· 反向截止電壓（Vrwm）應高于被保護電路的[敏感詞]工作電壓

· 擊穿電壓范圍需覆蓋預期的瞬態電壓水平

· 峰值脈沖功率需滿足實際應用中的能量吸收需求

穩壓二極管選型則需關注：

· 穩定電壓（Vz）需與電路需求匹配

· 動態電阻（Rz）影響穩壓精度，應選擇動態電阻較小的型號

· 工作電流范圍需在IZmin至IZmax之間，避免過熱或失效

典型應用對比

以RS-485接口浪涌防護為例，SMBJ6.5CA型號（與SMBJ6.5A封裝形式相同）因其雙向特性可同時保護正負電壓沖擊，而穩壓二極管通常僅用于維持恒定電壓，無法有效應對瞬態過壓。在電源電路中，穩壓二極管用于維持輸出電壓穩定，而瞬態抑制二極管則需與保險絲等元件配合，形成完整的防護體系。

結論：瞬態抑制二極管與穩壓二極管雖同屬二極管家族，但工作原理與應用場景存在本質差異。前者側重于高能量瞬態防護，后者專注于電壓穩定調節。通過參數對比（如SMBJ6.5A的Vrwm=6.5V、Vbr=7.22V-8.3V、Ir=500uA）與實際應用場景分析，可明確兩類器件的不可替代性。在電子電路設計中，需根據具體防護需求選擇合適的器件類型，必要時可組合使用以實現更全面的保護效果。
