在萬物互聯的時代，藍牙技術以低功耗、高兼容性的優勢，滲透至智能穿戴、智能家居、醫療健康等領域。從TWS耳機到體脂秤，從車載中控到工業傳感器，藍牙設備正以“無線化”重構人們的生活方式。然而，在微型化、集成化的發展趨勢下，藍牙模塊對靜電放電（ESD）的敏感性日益凸顯。本文將以靜電保護二極管SM03為例，解析其如何為藍牙設備筑起“隱形屏障”。

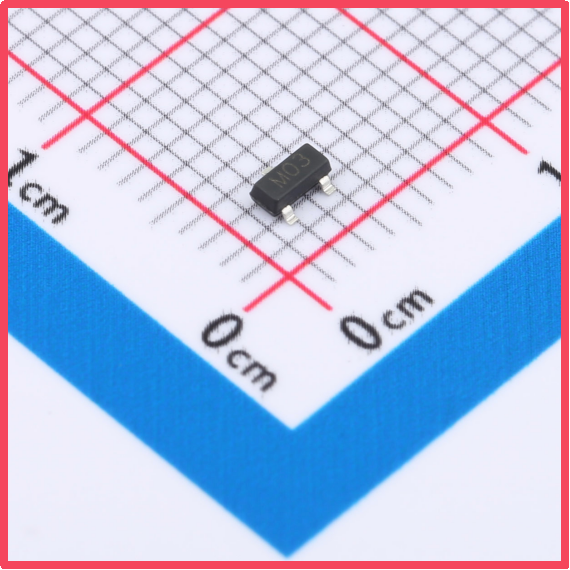

薩科微Slkor靜電保護二極管SM03產品圖

一、藍牙設備：無線連接的神經中樞

藍牙技術通過2.4GHz頻段實現短距離數據傳輸，其核心優勢在于：

1. 超低功耗：BLE 5.0標準下，紐扣電池可驅動設備工作數年

2. 靈活組網：支持主從設備角色切換，構建Mesh自組網

3. 多場景適配：從Kbps級傳感器數據到Mbps級音頻流均可傳輸

以智能手表為例，其藍牙模塊需同時連接手機、耳機、健康監測傳感器，并在運動場景中抵御汗水侵蝕與摩擦靜電。這種“全天候在線”的特性，要求電路設計必須兼顧信號完整性與環境適應性。

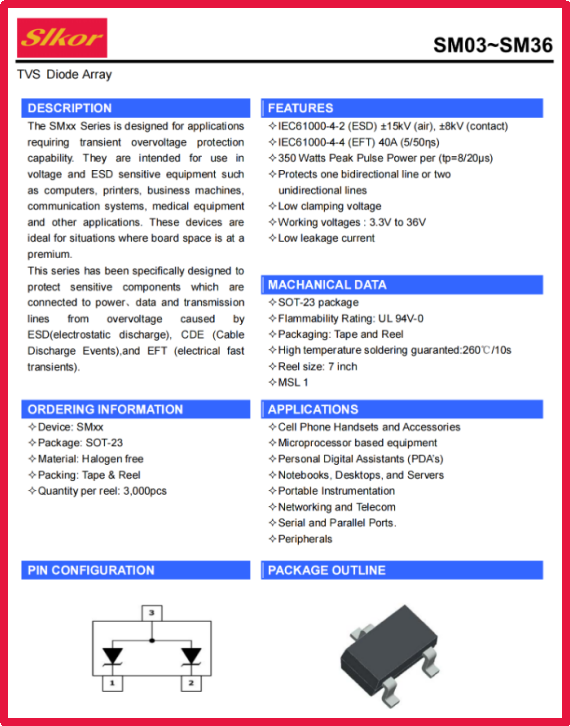

薩科微Slkor靜電保護二極管SM03規格書

二、靜電威脅：藍牙設備的“隱形殺手”

在藍牙設備生產、運輸、使用環節，靜電危害無處不在：

· 生產環節：SMT貼片時吸嘴與元件摩擦產生千伏級靜電

· 使用場景：人體接觸設備時產生8kV接觸放電/15kV空氣放電

· 特殊環境：干燥氣候下設備間摩擦靜電積累

對于工作電壓僅3.3V的藍牙芯片而言，瞬態過電壓可能引發三大風險：

1. 射頻性能下降：ESD干擾導致藍牙信號調制失真，連接斷續

2. 芯片閂鎖效應：CMOS電路因過壓進入高功耗狀態，甚至燒毀

3. 數據存儲丟失：Flash存儲器在靜電沖擊下出現位翻轉

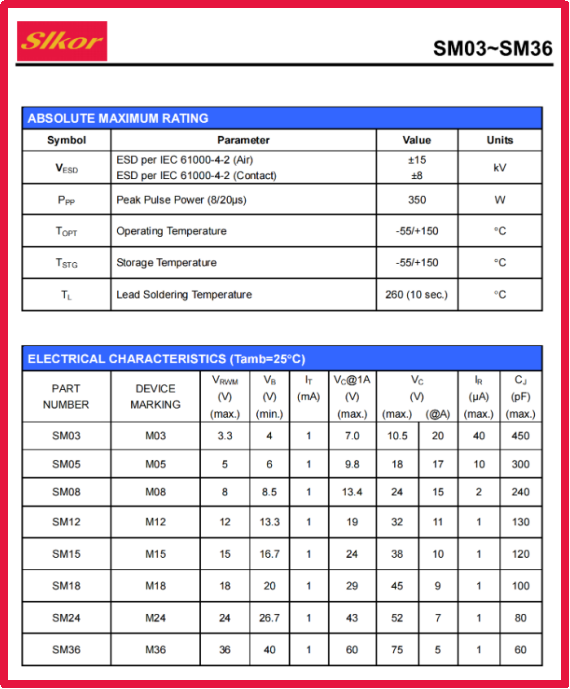

薩科微Slkor靜電保護二極管SM03相關參數

三、SM03：專為藍牙優化的防護方案

作為針對低功耗藍牙設計的靜電保護器件，SM03的參數特性完美匹配藍牙模塊需求：

1. 精準的電壓箝位能力

· VRWM=3.3V：在藍牙模塊標準工作電壓下保持高阻態，確保信號零損耗

· VBR min=4V：當電壓超過4V時啟動雪崩擊穿，實現過壓快速泄放

· VC=10.5V：將瞬態電壓限制在安全閾值，避免后級藍牙芯片過壓損壞

這種三級防護機制，如同為藍牙天線接口配備“智能穩壓器”，在ESD沖擊時將電壓峰值降低70%以上。

2. 超低寄生效應設計

· CJ=450pF：極低的結電容確保2.4GHz射頻信號邊沿速率不受影響

· SOT-23小型封裝：在10mm2的藍牙模塊上，可密集部署于天線、電源、數據接口

實測數據顯示，在藍牙5.0的2Mbps傳輸速率下，SM03引起的信號衰減<1dB，完全滿足音頻傳輸、傳感器數據回傳等場景需求。

3. [敏感詞]環境適應性

· IR=40μA：微安級反向漏電流保障長期工作穩定性

· 工作溫度范圍-55℃~150℃，適應車載、工業等[敏感詞]環境

在某智能手環廠商的測試中，配備SM03的藍牙模塊通過IEC 61000-4-2四級接觸放電測試，相比未防護系統ESD失效率下降90%。

四、應用場景：從消費電子到工業物聯網

在藍牙設備中，SM03可部署于：

1. 天線接口：保護藍牙射頻前端免受空間電磁干擾

2. 電源管理單元：防止電池充放電時的電壓尖峰損壞模塊

3. 調試接口：守護SWD、JTAG等編程接口的信號完整性

某醫療設備廠商的實踐表明，在2000臺藍牙體溫貼中采用SM03后，因靜電導致的返修率從3.2%降至0.15%，產品可靠性顯著提升。

五、未來展望：防護器件的智能化演進

在藍牙設備構建的萬物互聯世界中，SM03等靜電保護器件如同神經系統的“髓鞘”，以納秒級響應守護著無線信號的暢通無阻。當智能硬件向“微型化、低功耗”躍遷時，這種對細節的[敏感詞]追求，終將匯聚成產業升級的澎湃動力。
