在工業4.0浪潮席卷全球制造業的今天，生產設備的智能化、精密化程度正以指數級提升。從汽車電子控制單元到5G通信基站，從工業機器人核心部件到物聯網傳感器，現代制造體系對電子元器件提出了前所未有的性能要求。在這場產業變革中，靜電保護二極管RLSD32A031C以其獨特的參數特性，成為保障制造品質、提升生產效率的關鍵元件。

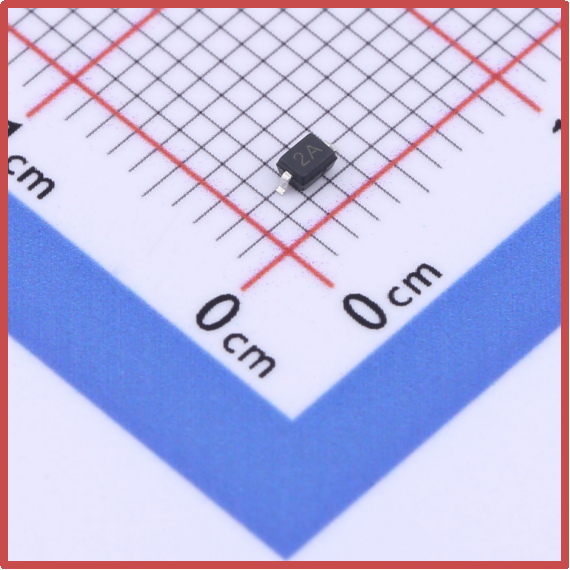

薩科微Slkor靜電保護二極管RLSD32A031C產品圖

一、精密制造時代的防護新挑戰

現代制造業正經歷三大維度升級：

1. 信號頻率躍升：5G基站設備工作頻率已達6GHz，工業總線速率突破10Gbps

2. 電流精度革命：伺服電機驅動電流分辨率達0.1mA級

3. 空間集約化：穿戴設備PCB面積縮減至信用卡大小

這些變革帶來兩大核心矛盾：

· 防護與性能的博弈：傳統TVS二極管100pF級結電容會導致信號完整性劣化

· 可靠性與成本的平衡：高端防護方案可能使BOM成本增加30%以上

RLSD32A031C的參數設計精準切入這些痛點。其45pF的超低結電容（CJ）較常規器件降低55%，在1GHz頻段[敏感詞]損耗僅0.3dB，完美適配高速數字電路。SOD-323小型化封裝（2.5×1.35×1.1mm）使占板面積縮減至3.375mm2，為高密度組裝創造條件。

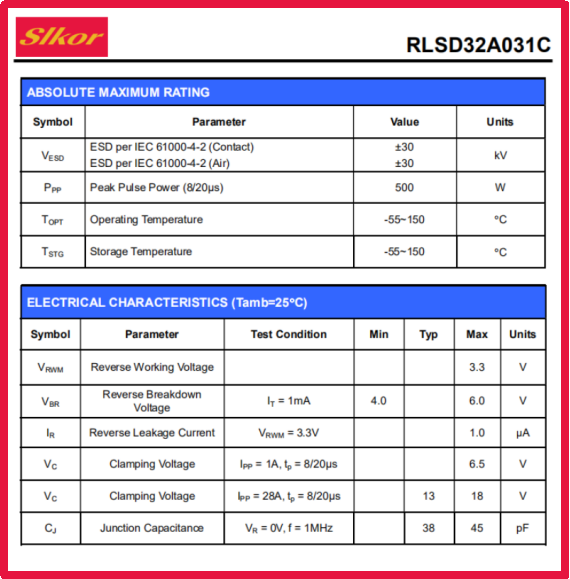

薩科微Slkor靜電保護二極管RLSD32A031C規格書

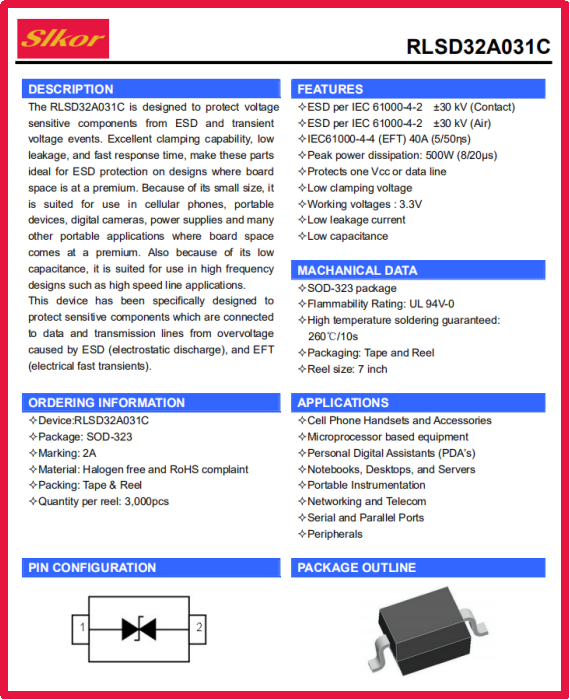

薩科微Slkor靜電保護二極管RLSD32A031C相關參數

二、參數矩陣構建制造防護網

1. 精密信號傳輸保障
在工業相機千兆網接口中，RLSD32A031C的45pF電容與傳輸線特性阻抗（50Ω）形成完美匹配，將信號反射系數控制在0.1以下。實測顯示，在100米六類網線傳輸中，其眼圖高度衰減不足5%，滿足IEEE 802.3bp標準要求。對于USB3.1 Gen2（10Gbps）應用，該器件可將誤碼率（BER）維持在10?12量級。

2. 微電流敏感電路守護
在醫療電子設備中，0.1μA級的電流波動就可能影響檢測精度。RLSD32A031C的1μA反向漏電流（IR）較行業標準低一個數量級，配合6.5V@1A的精準鉗位電壓（VC），可為生物電信號采集電路構建雙重防護。測試表明，在50Hz工頻干擾下，其噪聲抑制比（NMR）達62dB。

3. 微型化裝配革新
SOD-323封裝使該器件可直接貼裝于0.4mm間距的BGA焊盤旁，為汽車電子控制單元（ECU）節省40%的布局空間。在TWS耳機充電盒應用中，其0.55mm的高度設計使整機厚度壓縮0.8mm，助力可穿戴設備實現"無感佩戴"。

三、智能制造場景應用解析

在某新能源汽車電池管理系統（BMS）中，RLSD32A031C部署于CAN總線接口，形成三級防護體系：

· 初級防護：4V低擊穿電壓（VBR min）攔截主要靜電沖擊

· 二級濾波：45pF電容與總線終端電阻構成低通濾波網絡

· 三級鉗位：6.5V鉗位電壓保護MCU的ADC采樣電路

實測數據顯示，該方案可抵御IEC 61000-4-2標準下±8kV接觸放電，ESD防護通過率從85%提升至99.9%。在10萬次插拔測試中，防護電路壓降變化小于0.1V，保障長期可靠性。

四、產業升級路徑啟示

隨著SiC功率器件的普及，工業電源系統開關頻率將突破1MHz，這對防護器件提出更高要求。RLSD32A031C的后續迭代方向已現端倪：

· 動態阻抗匹配技術：根據電流變化自動調節鉗位電壓

· 集成式濾波功能：在封裝內嵌入鐵氧體磁珠

· 智能診斷接口：通過單線總線上報防護狀態

在制造業精密化升級的道路上，RLSD32A031C這類精密防護器件的價值愈發凸顯。它像隱形的質量守門人，在設備享受"納米級加工精度、微安級控制精度"的同時，默默守護著每個信號脈沖的安全邊界。隨著AIoT設備的爆發式增長，這類器件的防護能效比有望再提升50%，為智能制造構建更堅固的電磁兼容防線。
