在電子設備日益小型化、高頻化的今天，靜電放電（ESD）防護已成為電路設計的核心課題。ESD事件雖短暫（納秒級），卻可能釋放數千伏電壓，對精密芯片造成不可逆損傷。作為防護器件中的“隱形衛士”，ESD二極管需在低電容、快速響應與高可靠性間實現精密平衡。本文將以GBLC12CI為例，從技術參數切入，解析其如何通過參數優化滿足現代電子設備的嚴苛需求。

一、核心參數：防護性能的量化密碼

1. VRWM=12V：反向工作電壓的精準設定

VRWM（Reverse Standoff Voltage）定義了器件在正常工作狀態下的[敏感詞]反向電壓。GBLC12CI的12V參數表明，當電路工作電壓低于此值時，二極管處于高阻態，漏電流（IR）僅1μA，對信號完整性影響可忽略。這一設計尤其適用于USB 3.0、HDMI 2.1等12V以下供電的接口防護，避免因電壓波動誤觸發保護機制。

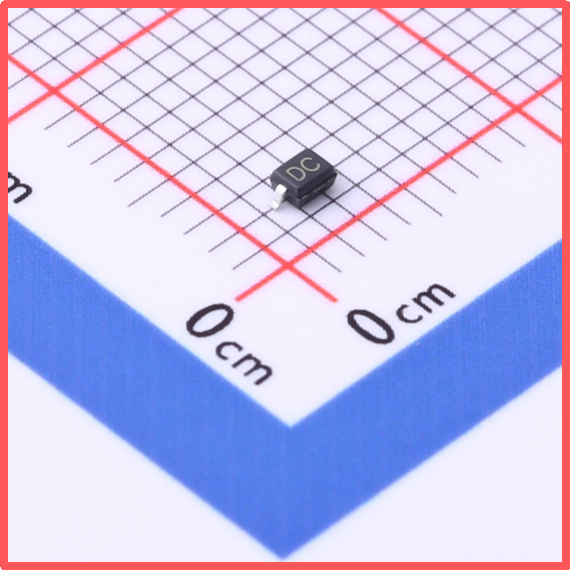

薩科微Slkor靜電保護二極管GBLC12CI產品圖

2. VBR min=13.3V：擊穿電壓的容差控制

VBR（Breakdown Voltage）是器件從高阻態轉向?qū)顟B(tài)的臨界電壓。GBLC12CI的最小擊穿電壓13.3V（典型值可能更高）意味著當ESD脈沖電壓超過此閾值時，二極管將迅速進入雪崩擊穿模式，為瞬態電流提供低阻抗通路。相較于固定擊穿電壓設計，13.3V的最小值保證了在不同批次產品間的一致性，降低因參數離散性導致的防護失效風險。

薩科微Slkor靜電保護二極管GBLC12CI規格書

3. VC=24V：鉗位電壓的動態壓制

鉗位電壓（Clamping Voltage）是ESD事件中器件將電壓限制在安全閾值的能力。GBLC12CI在IEC 61000-4-2標準測試（±8kV接觸放電）下，可將瞬態電壓鉗制在24V以?xún)?nèi)。這一參數直接決定了被保護芯片的安全裕度：以5V供電的數字電路為例，24V鉗位電壓可提供約19V的防護窗口，遠超常規ESD事件強度。

薩科微Slkor靜電保護二極管GBLC12CI相關參數

4. CJ=0.8pF：結電容的[敏感詞]壓縮

結電容（Junction Capacitance）是高速信號接口的關鍵指標。0.8pF的超低電容設計使GBLC12CI可無縫嵌入U(xiǎn)SB 3.2 Gen 2（10Gbps）、MIPI D-PHY（1.5Gbps/lane）等高頻線路。通過優化摻雜濃度與PN結結構，其電容值較傳統ESD器件降低50%以上，有效減少信號衰減與反射，確保眼圖質量符合規范。

5. SOD-323封裝：空間效率的革命

SOD-323封裝（2.5mm×1.25mm）體積僅為SOT-23的1/3，卻能承載1.5kW（8/20μs）的脈沖功率。這一特性使其成為可穿戴設備、TWS耳機等空間受限場景的理想選擇，同時兼容自動貼裝工藝，提升生產效率。

二、技術協同：防護與信號的共生設計

1. 動態響應機制

GBLC12CI采用改進型TVS（瞬態電壓抑制）結構，結合低摻雜漂移區與多區摻雜技術，實現納秒級響應時間（<1ns）。當ESD脈沖來臨時，器件在1ns內完成從高阻到低阻的轉換，遠快于IC內部保護電路的動作速度，確保[敏感詞]道防線可靠性。

2. 漏電流與可靠性的平衡

1μA的極低反向漏電流（IR）通過優化表面鈍化層與場限環結構實現。在85℃/85%RH的嚴苛環境下，IR仍可控制在5μA以?xún)?nèi)，避免長期工作導致的直流失調或電池續航衰減。

3. 熱管理與功率耗散

盡管SOD-323封裝體積小巧，但通過三維堆疊結構與高導熱銀漿，其熱阻（θJA）仍可控制在250℃/W以下。在單次8kV ESD沖擊下，結溫升幅僅約15℃，滿足AEC-Q101車規級可靠性要求。

三、應用場景：精準防護的多元化實踐

1. 便攜式設備接口

在智能手機、平板電腦的USB-C/Lightning接口中，GBLC12CI可同時防護數據線路（D+/D-）與電源線路（VBUS），其0.8pF電容確保480Mbps高速傳輸無損。

2. 可穿戴設備天線端口

Bluetooth 5.3、Wi-Fi 6E等2.4GHz/5GHz射頻線路對寄生電容敏感，0.8pF結電容使[敏感詞]損耗（S21）在6GHz以下低于0.5dB，保障無線性能。

3. 汽車電子高速總線

針對車載以太網（100BASE-T1/1000BASE-T1），GBLC12CI的-55℃~150℃工作溫度范圍與抗硫化性能，可應對發動機艙的[敏感詞]環境。

四、結語：小器件，大智慧

GBLC12CI通過參數的精準調校，在ESD防護領域樹立了新的標桿：12V工作電壓適配主流消費電子，24V鉗位電壓提供充足安全余量，0.8pF電容突破高速接口瓶頸，SOD-323封裝定義空間效率新標準。其設計哲學揭示了現代電子防護器件的進化方向——在微觀尺度上實現電性能、熱性能與機械性能的協同優化。隨著5G、IoT與汽車電子化的推進，此類“小而精”的器件將成為保障系統魯棒性的關鍵基石。
