在智能家居浪潮席卷全球的今天，智能門鎖作為家庭安全的[敏感詞]道防線，其穩定性與可靠性直接關系到用戶體驗與安全保障。然而，在指紋識別、無線通信、觸控操作等智能化功能背后，隱藏著一個鮮為人知的技術挑戰——靜電放電（ESD）防護。本文將以SLESD5B5CU靜電保護二極管為核心，揭示其在智能門鎖中的關鍵作用與技術價值。

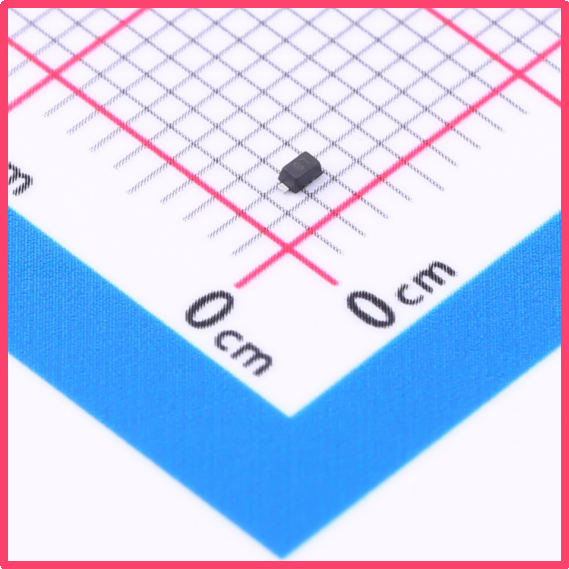

薩科微Slkor靜電保護二極管SLESD5B5CU產品圖

一、智能門鎖的ESD威脅：看不見的“電流刺客”

智能門鎖的交互界面高度集成化，觸摸按鍵、指紋識別模塊、藍牙/Wi-Fi天線等敏感元件直接暴露在用戶日常操作環境中。當人體攜帶靜電（如冬季干燥環境下的衣物摩擦）接觸設備時，可能產生數千伏的瞬態電壓沖擊。

對于智能門鎖而言，ESD沖擊可能導致指紋識別失靈、通信模塊宕機、觸控屏誤觸等故障，甚至引發系統死機或數據丟失。

薩科微Slkor靜電保護二極管SLESD5B5CU規格書

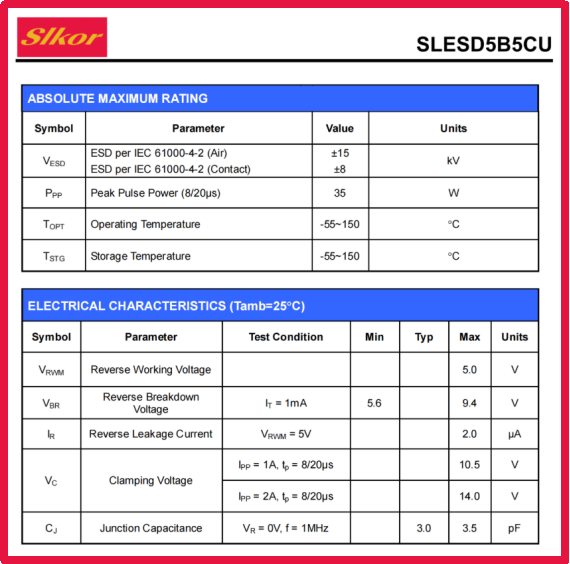

薩科微Slkor靜電保護二極管SLESD5B5CU相關參數

二、SLESD5B5CU技術參數解析：小身材承載大防護

作為專為消費電子設計的ESD防護器件，SLESD5B5CU以SOD-523超小型封裝（尺寸僅1.2×0.8mm）實現高效防護，其核心參數設計充分匹配智能門鎖需求：

VRWM=5V（反向截止電壓）
與智能門鎖主流的3.3V/5V供電系統完美匹配，確保在正常工作電壓下保持高阻態，避免信號衰減。

VBR min=5.6V（擊穿電壓下限）
當ESD電壓超過5.6V時，二極管迅速導通，將電壓鉗位在安全范圍。該閾值設計可有效過濾開關電源噪聲等低幅值干擾，同時對真正威脅性的高壓ESD做出響應。

VC=10.5V（鉗位電壓）
在IEC 61000-4-2（接觸放電±8kV）測試中，SLESD5B5CU可將瞬態電壓限制在10.5V以內，遠低于門鎖主控芯片（通常耐壓12-15V）的承受極限，形成可靠保護屏障。

CJ=3pF（結電容）
超低寄生電容設計確保信號完整性，尤其適用于指紋傳感器、NFC天線等高頻信號鏈路。以指紋識別為例，3pF電容對1MHz以上信號的衰減率低于0.5dB，避免圖像采集失真。

IR=2μA（反向漏電流）
在5V工作電壓下，漏電流僅2微安，年功耗不足0.02mWh，對電池供電的智能門鎖續航影響可忽略不計。

三、智能門鎖中的典型應用場景

觸控面板防護
在電容式觸摸按鍵電路中，SLESD5B5CU并聯于按鍵引腳與地之間，實時泄放人體靜電。其快速響應時間（<1ns）可有效抑制ESD產生的電磁干擾（EMI），避免誤觸發或系統重啟。

指紋識別模塊保護
光學或半導體指紋傳感器對電壓波動極為敏感。SLESD5B5CU部署在傳感器信號線與主控芯片之間，既防止ESD沖擊傳感器陣列，又避免高壓反灌至主控I/O口。

無線通信接口防護
針對藍牙/Wi-Fi模塊的天線饋線，SLESD5B5CU采用π型濾波網絡設計，在抑制ESD的同時，其3pF電容與電感組成低通濾波器，可衰減2.4GHz頻段外的雜散信號，提升通信穩定性。

四、技術優勢與行業價值

相較于傳統TVS二極管，SLESD5B5CU通過三大創新實現差異化競爭：

· 空間優化：SOD-523封裝體積較SOT-23縮小60%，適應智能門鎖緊湊的PCB布局；

· 能效平衡：在10.5V鉗位電壓下，單次ESD事件功耗僅0.3mJ，遠低于器件[敏感詞]耗散功率（500W），確保長期可靠性；

· 成本效益：單顆BOM成本約0.05美元，卻可減少30%的ESD相關返修率，投資回報率顯著。

五、結語：隱形守護者的未來演進

隨著智能門鎖向生物識別、AI視覺等高端功能升級，對ESD防護的要求將更加嚴苛。SLESD5B5CU所代表的“小尺寸、低電容、高集成”技術方向，正成為行業主流解決方案。未來，通過與門鎖主控芯片的深度協同設計，ESD防護器件或?qū)崿F(xiàn)自適應閾值調節、故障診斷等智能化功能，進一步筑牢智能家居的安全基石。

在每一次用戶輕觸門鎖的瞬間，SLESD5B5CU都在默默執行著它的使命——將看不見的威脅化解于無形，讓科技的溫度真正觸達生活。
