在數字化時代，數據中心作為支撐云計算、人工智能和物聯網的核心基礎設施，其穩定性與安全性直接關系到數字經濟的命脈。然而，數據中心內部復雜的電磁環境與高頻信號傳輸，使得靜電放電（ESD）成為威脅硬件可靠性的隱形殺手。在此背景下，靜電保護二極管SLESD8D12CT5G憑借其卓越的性能參數與緊湊設計，成為保障數據中心基礎設施穩定運行的關鍵元件。

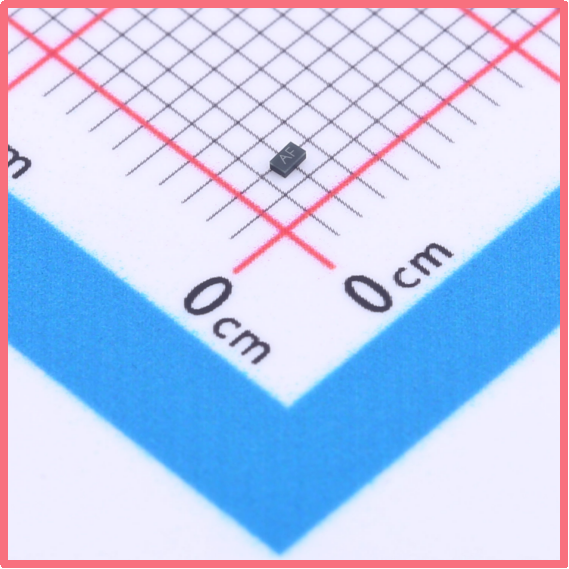

薩科微Slkor靜電保護二極管SLESD8D12CT5G產品圖

一、數據中心基礎設施的靜電防護挑戰

現代數據中心服務器、存儲設備及網絡交換機普遍采用高速串行接口（如PCIe 5.0、100G以太網），其信號傳輸速率已突破數十Gbps級別。然而，高速信號對靜電沖擊極為敏感：一次微小的ESD事件即可導致信號完整性失效、數據傳輸錯誤，甚至引發芯片[敏感詞]性損壞。據統計，全球每年因靜電導致的電子設備故障損失高達數十億美元，其中數據中心場景占比顯著。

傳統防護方案受限于電容效應與響應速度，難以滿足高頻應用需求。而SLESD8D12CT5G通過創新設計，在12V工作電壓下實現14V最小擊穿電壓（VBR min），既能兼容低壓數字電路，又可提供足夠的保護冗余。其0.01μA的超低反向漏電流（IR）確保了靜態功耗趨近于零，完美適配數據中心對能效的嚴苛要求。

薩科微Slkor靜電保護二極管SLESD8D12CT5G規格書

二、SLESD8D12CT5G核心技術參數解析

雙向防護架構
該器件采用雙向?qū)ńY(jié)構，可同時抑制正負脈沖沖擊，特別適用于差分信號線（如USB 3.2、HDMI 2.1）的防護場景。其19V鉗位電壓（VC）設計，能在ESD事件發生時將電壓峰值限制在安全閾值內，避免后級電路過壓損壞。

超低結電容（CJ=8pF）
傳統TVS二極管因寄生電容過高（通常>50pF），會導致高速信號衰減。SLESD8D12CT5G通過優化半導體摻雜工藝，將結電容壓縮至8pF級別，確保在10GHz頻段內信號完整性損失低于1dB，完美適配PCIe 5.0（16GT/s）等高速接口。

微型DFN1006封裝
封裝尺寸僅1.0mm×0.6mm，厚度0.35mm，適合高密度PCB布局。在數據中心服務器主板上，單個U.2接口周邊需布置多達12顆ESD器件，DFN1006封裝可節省40%以上布板空間，為散熱設計留出更大余量。

薩科微Slkor靜電保護二極管SLESD8D12CT5G相關參數

三、數據中心場景的應用優勢

服務器與存儲系統
在NVMe SSD陣列中，SLESD8D12CT5G可部署于PCIe信號線、SATA電源接口及LED狀態指示燈回路，防止插拔操作或人體接觸引發的ESD沖擊。其12V工作電壓（VRWM）與服務器主板12V供電系統直接兼容，無需額外電壓轉換電路。

網絡設備防護
25G/100G以太網光模塊中，高速差分對（Differential Pair）對寄生電容極度敏感。該器件的8pF結電容可將信號眼圖張開度提升30%以上，確保誤碼率（BER）維持在10^-12量級，滿足金融交易等低時延場景需求。

邊緣計算節點
在分布式數據中心架構中，邊緣服務器常部署于工業環境。SLESD8D12CT5G通過IEC 61000-4-2接觸放電8kV/空氣放電15kV認證，可抵御工業現場的強靜電干擾，保障設備在-55℃至+150℃寬溫范圍內穩定運行。

四、技術演進與行業趨勢

隨著數據中心向400G/800G以太網演進，信號速率將突破112Gbps，這對ESD器件提出更低電容（<3pF）、更快響應（<1ns）的挑戰。SLESD8D12CT5G的后續迭代產品已開始采用3D封裝技術，通過垂直堆疊芯片進一步壓縮寄生參數。同時，基于GaN材料的第三代半導體方案也在研發中，旨在將鉗位電壓降低至15V以下，為未來CPO（共封裝光學）架構提供更優防護。

結語

在數據中心基礎設施的精密電子系統中，SLESD8D12CT5G靜電保護二極管以“小身材”實現了“大作為”。其技術參數的每一項突破，都精準解決了高頻、高壓、高密度場景下的防護痛點。隨著AI大模型訓練對算力需求的指數級增長，這類微型化、高性能的被動器件，將成為構筑數字世界“防靜電長城”的基石。
