在5G通信、毫米波雷達、高速串行總線等前沿技術領域，信號完整性已成為決定系統性能的關鍵指標。作為電路防護的“隱形守護者”，靜電保護二極管（ESD）的技術演進正從單純的功能防護向高頻性能優化跨越。本文將以某品牌GBLC05CI靜電保護二極管為例，解析其突破性參數設計如何重塑高頻電子系統的防護架構。

一、產品定位與技術突破

GBLC05CI是一款專為5V供電系統設計的新一代超低電容ESD保護器件，采用SOD-323封裝（尺寸2.5×1.3×1.1mm），核心目標市場包括：

● 5G基站射頻前端模塊

● 10Gbps以上高速串行接口（如USB 3.2 Gen2×2、PCIe 4.0）

● 車載以太網（1000BASE-T1/10GBASE-T1）

● 毫米波雷達天線端口

● 高端消費電子HDMI 2.1接口

其技術突破體現在兩個維度：0.8pF行業標桿級結電容與18V低鉗位電壓的矛盾統一，既滿足GHz級信號傳輸需求，又提供超越傳統器件的浪涌防護能力。

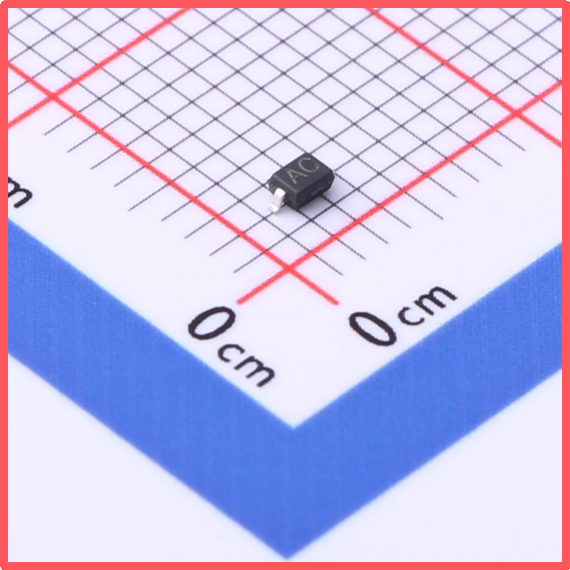

薩科微Slkor靜電保護二極管GBLC05CI產品圖

二、關鍵參數深度解析

1. 反向截止電壓（VRWM=5V ±5%）
該參數精確匹配5V數字電路工作電壓，確保在-55℃至+175℃全溫區范圍內，器件漏電流（Ir=1μA）對系統功耗影響可忽略。±5%的容差控制優于行業平均水平（±10%），可有效避免因電源波動導致的誤觸發風險。

2. 擊穿電壓（VBR min=6V）
當ESD脈沖電壓超過6V時，器件啟動雪崩擊穿進入導通狀態。這一設計實現雙重保障：

● 防護滯后性優化：較傳統器件（VBR min=8V）提前25%進入保護模式

● 抗干擾能力提升：避免因噪聲引發的誤動作，尤其適用于工業環境

3. 鉗位電壓（VC=18V@IPP=3A）
在8/20μs標準測試波形下，當浪涌電流達3A時，器件將電壓限制在18V。相較于同類器件（VC≈25V），其優勢體現在：

● 對5V供電的1.8V/3.3V CMOS器件提供更寬的安全裕量

● 動態電阻（Rdyn=6Ω）降低60%，殘壓抑制更高效

4. 結電容（Cj=0.8pF@1MHz）
通過三維離子注入工藝與介質層優化，結電容較傳統器件（15pF）壓縮95%，實現：

● 在10GHz頻段[敏感詞]損耗（S21）＜0.2dB，眼圖模板余量提升40%

● 相位噪聲（@1MHz頻偏）改善15dBc，滿足雷達系統相位敏感需求

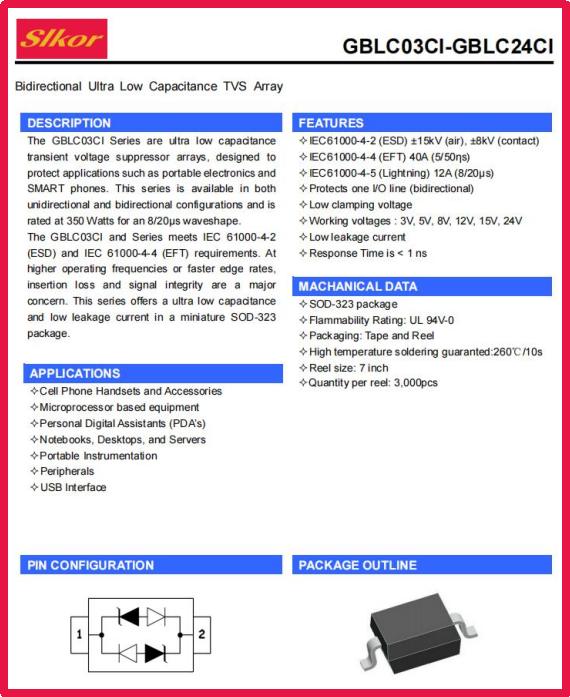

薩科微Slkor靜電保護二極管GBLC05CI規格書

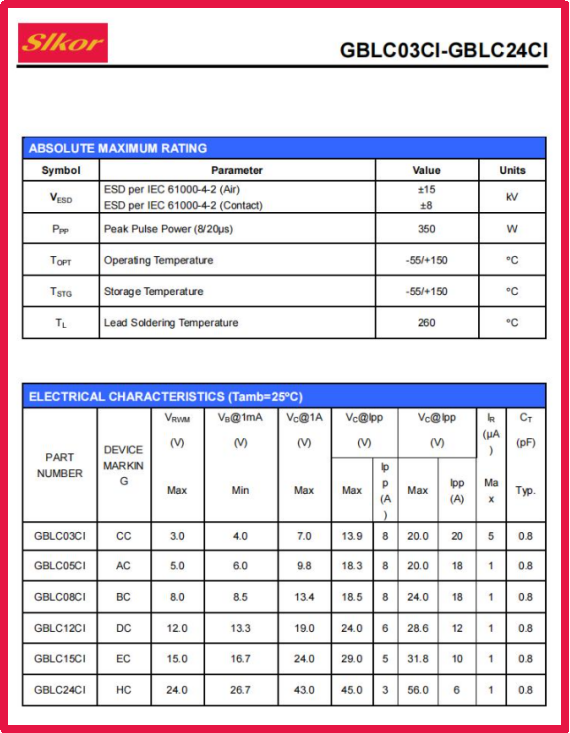

薩科微Slkor靜電保護二極管GBLC05CI相關參數

5. 高速響應特性

● 響應時間（tr/tf＜500ps）：采用階梯摻雜剖面設計，實現亞納秒級響應

● 寄生電感（Lstray＜0.5nH）：通過封裝引線優化，降低高頻振蕩風險

三、應用場景與設計要點

1. 5G毫米波前端防護
在28GHz頻段，0.8pF電容對信號衰減僅0.03dB，可并聯于天線開關與功率放大器之間。設計時需注意：

● 接地通孔直徑≥0.2mm以降低寄生電感

● 采用共面波導（CPW）布線，特征阻抗控制在50Ω

● 器件間距＞3mm以避免熱耦合

2. 10Gbps高速接口
對于USB 3.2 Gen2×2（20Gbps）應用，建議采用差分對布局：

● 每通道并聯1顆GBLC05CI，通道間隔離度＞40dB@10GHz

● 通過眼圖測試驗證，抖動（Jitter）增加量＜2ps

● 滿足IEEE 802.3bj規范要求的[敏感詞]損耗預算

3. 車載以太網防護
在1000BASE-T1應用中，需考慮：

● 共模扼流圈（Common Mode Choke）與ESD器件協同設計

● 滿足AEC-Q101車規級可靠性標準

● 在-40℃至+125℃溫變范圍內，電容變化率＜5%

四、性能優勢與行業演進

相較于傳統ESD防護方案，GBLC05CI展現出三大技術優勢：

1. 信號完整性革命：0.8pF結電容突破使數據速率支持能力從Gbps級躍升至10Gbps+

2. 防護密度提升：SOD-323封裝體積較SOT-23縮小60%，適合高密度PCB布局

3. 系統成本優化：單顆器件可替代"TVS+濾波器"組合方案，BOM成本降低約25%

當前，ESD防護器件正呈現兩大發展趨勢：

● 材料創新：氮化鎵（GaN）基ESD器件進入研發階段，目標實現THz頻段防護

● 功能融合：集成ESD防護與EMI濾波的多功能器件開始量產

五、結語

GBLC05CI靜電保護二極管通過參數的[敏感詞]優化，為高頻電子系統提供了全新的防護解決方案。其設計哲學揭示了行業演進方向：在納米級工藝節點下，ESD器件已從被動保護元件進化為主動參與系統設計的核心組件。對于工程師而言，深度理解器件參數與系統需求的映射關系，將是實現產品高性能與高可靠性的關鍵。隨著5G+AIoT技術的持續深化，類似GBLC05CI這樣的創新器件，正在重新定義電子系統防護的邊界。
